Voting System یا سیستم راى گيرى (ARS)

Voting System یا سیستم راى گيرى (ARS)

Voting System یا سیستم راى گيرى ، یک بسته سخت افزاری به همراه مجموع نرم افزار های کاربردی جهت برگزاری جلسات نظر سنجی، آمار گیری، حضور و غیاب اعضای جلسه و یا کلاس و... می باشد. نرم افزار ارائه شده با بوجود آوردن محیطی ساده و کاربردی، امکان تعریف سئوالاتی با پاسخهای چند گزینه ای رافراهم ساخته و با دریافت بازخوردها از طرف کاربران، گزارشات و نمودارهایی گویا فراهم می سازد. از مزایای این بسته می توان به تسریع بخشیدن به عملیات آمارگیری، پاسخ گویی به سئوالات و همچنین حذف کاغذ و روش سنتی رای گیری اشاره نمود.

کاربردها
1. سمینارها
رای گیری و نظر سنجی در رابطه با موضوعات مورد بحث در جلسات و ارائه نمودار پاسخها به صورت آن لاین بر روی کامپیوتر، این امر باعث نتیجه گیری دقیقتر سخنران و همچنین هدایت موضوع به سمت نظرات حاضرین می شود.

2. دانشگاهها
اساتید می توانند در کارگاه های آموزشی، در حین آموزش سئوالاتی مطرح کرده و با دریافت پاسخ از طرف دانشجویان روند یادگیری آموزش را پایش نمایند، این بسته امکان پاسخگویی همزمان را برای همه دانشجویان فراهم می سازد و این امر باعث مشارکت تمام دانشجویان در پاسخگویی به سئوالات می شود ، از نکات قابل توجه این است که می توان پاسخهای دانشجویان را تفکیک کرد و گزارشی از عملکرد دانشجو داشت.
اساتید می توانند با طراحی سئوالات بر روی کاغذ و یا فایل PowerPoint (الکترونیکی) و دریافت پاسخ ها توسط دستگاه، آزمونهای خود را برگزار نمایند، از مزایای استفاده از این بسته صدور کارنامه آزمون بصورت آنی می باشد.

3. مدارس و مراکز آموزشی
برگزاری آزمونهای کنکوری ، حضور و غیاب در کلاس

مزایا
استفاده از این دستگاه روند انجام کارها را تسریع می بخشد و روشهای سنتی گذشته را حذف می نماید.  همچنین کاغذ تقریباً از چنین عملیاتی حذف خواهد شد که علاوه بر سهولت انجام کارها از لحاظ اقتصادی نیز مقرون به صرفه است .
مزایای استفاده در مدارس و آموزشگاهها :
نرم افزار های الحاقی به PowerPoint، نصب و اجرای آسان، کنار گذاشتن روشهای آموزشی سخت
سیستم آموزشی متقابل می تواند سطح ارتقاء يك آموزشگاه را بهبود بخشد.
در این حالت آموزشی پیشرفته، می توان تشخیص و آگاهی بالاتری از مدرسه و آموزشگاه را برای والدین ایجاد نمود.
آسانترین روش برای چاپ آزمونها
روشی آسان برای گزارش دهی شرایط مطالعه دانش آموزان
آمارگیری موثر و آسان از سختی هر سوال در یک محاسبه طولانی مدت

مزایای  استفاده توسط معلمان و استادان :
ارزیابی سریع از یک آزمون
تنظیم آسان موضوعات و سری امتحانات
باز خورد اطلاعات می تواند چگونگی یادگیری دانش آموز، ارائه وضعیت برای معلمان، نشان دادن و یادآوری دروس و موضوع آن  را نشان دهد.
گزارش گیری  سوابق  برای هر دانش آموز در طی یک کلاس درس
تحلیل پاسخ های هر دانش آموز و شرایط هر سوال
گزارش تعداد درخواستهای راهنمایی هر دانش آموز در کلاس، آمارگیری آسان جواب های مثبت و بهترین راه  برای یافتن اینکه چه کسی جواب مثبت نداده و یا فراموش کرده است.

مزایای استفاده توسط دانش آموزان :
فعال کردن ذهن دانش آموزان جهت در نظر گرفتن جزئیات مهم و توسعه دادن آنها
ایجاد اعتماد به نفس و خود آگاهی
عدم ترس از کلاس و درس
هر دانش آموز ریموت خود را استفاده می کند و این مسئله احساس خجالت را در پاسخگویی و درس از بین می برد.
سوال جالب می تواند توجه دانش آموزان  را جلب کند.

قابلیتهای نرم افزار
ثبت لیست کاربران در نرم افزار و اختصاص دادن دستگاه به هر شخص

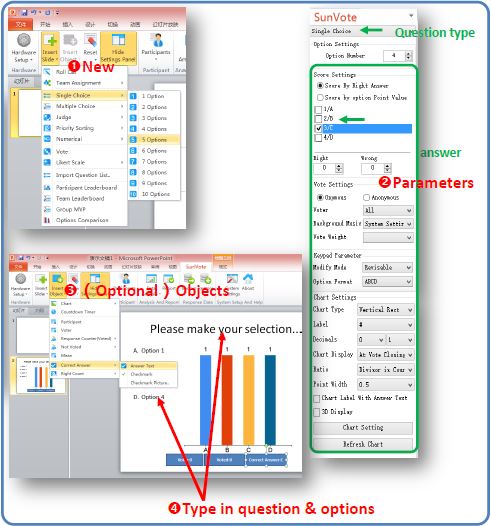

پشتیبانی نرم افزارPowerPoint   و نصب و استفاده آسان
اضافه کردن افزونه بهPowerPoint  جهت طراحی راحتتر سئوالات
استفاده از فایل Excel جهت ورود و خروج اطلاعات (لیست کاربران، سئوالات، نتایج پاسخها و...)

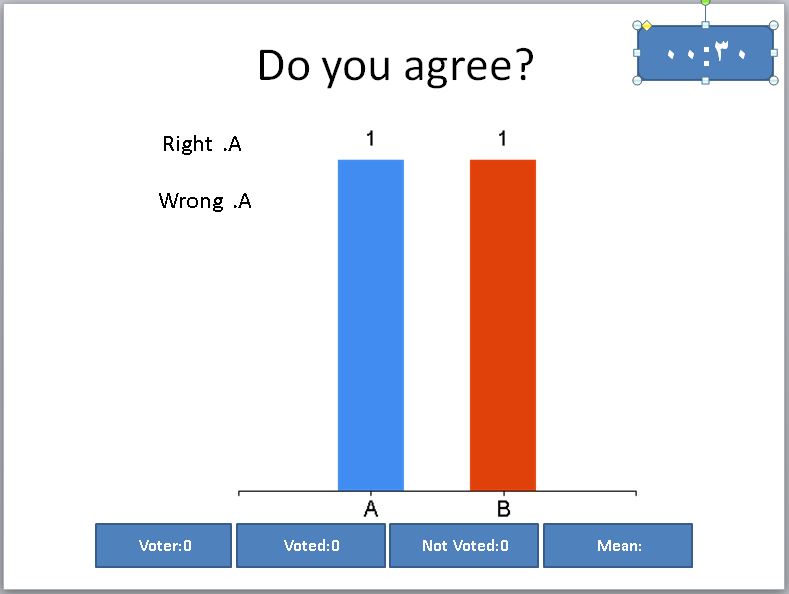

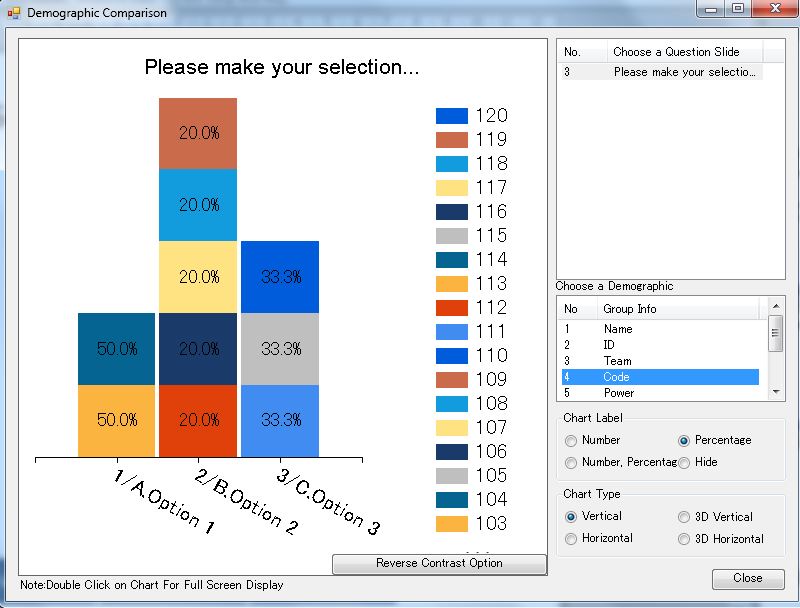

گزارشات و رسم نمودار از پاسخها
...

  • مشخصات کاربردی محصول M52Plus
  • مشخصات فنی محصول گیرنده پایه EA4000T

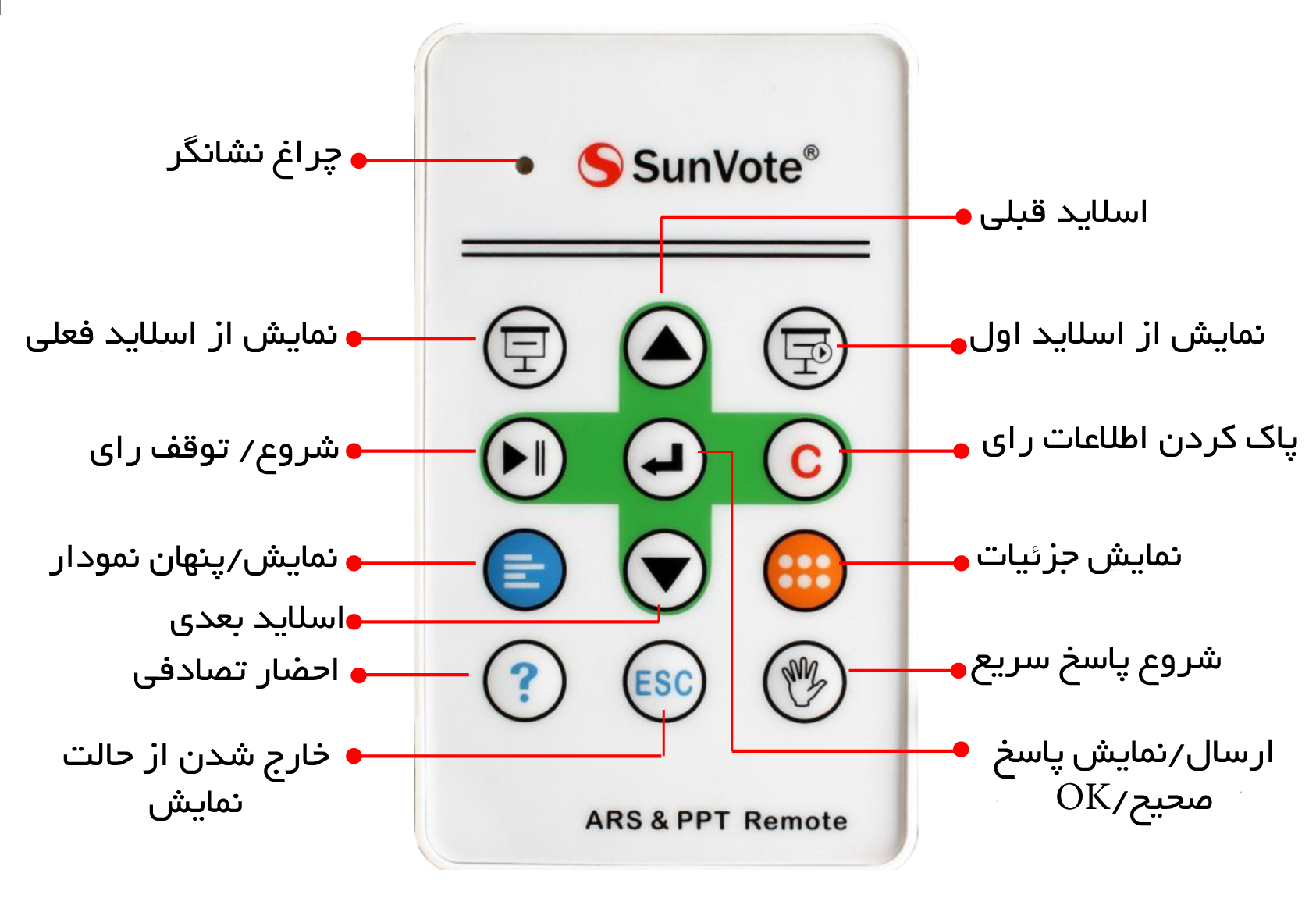

  • راهنمای سریع ریموت50R
  • s52pLUS


مشخصات کاربردی محصول M52Plus

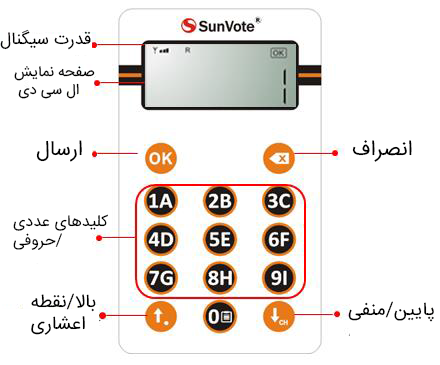

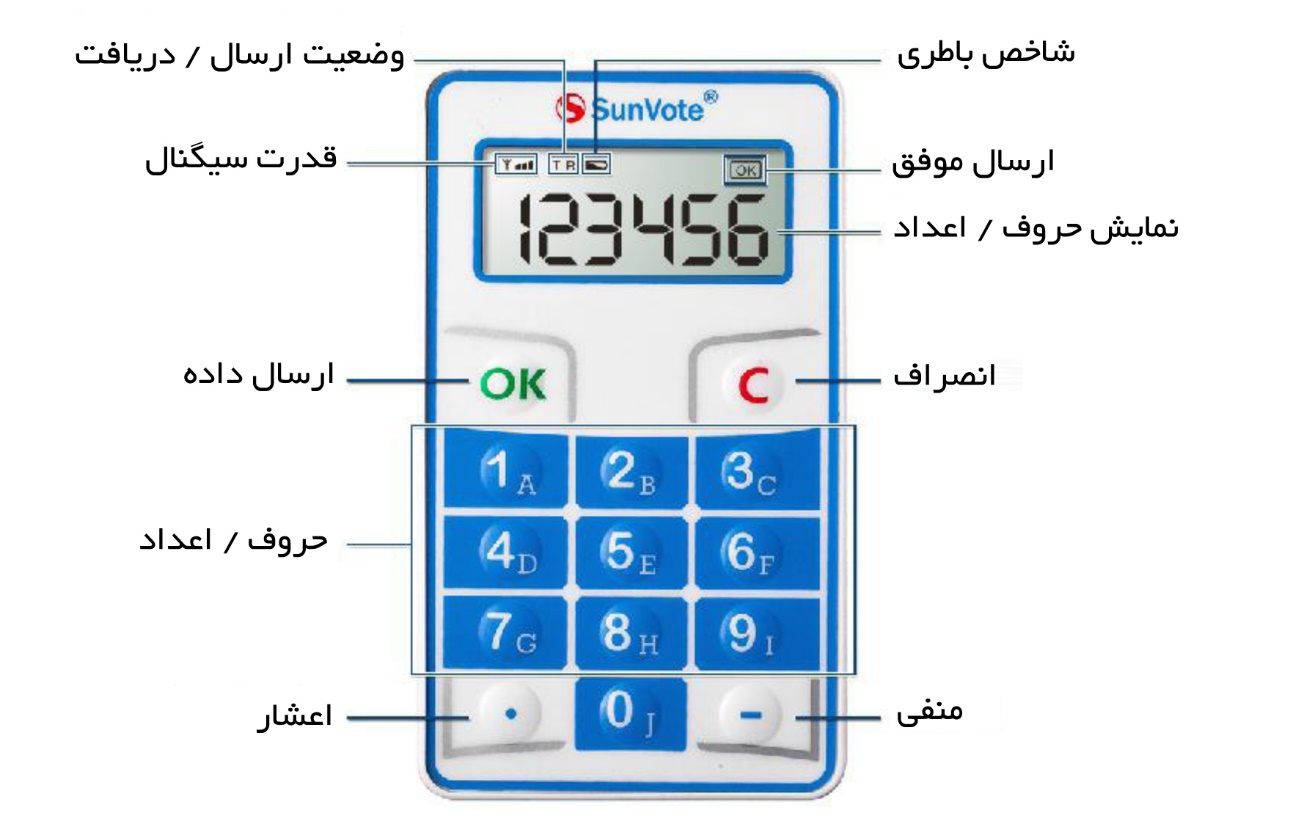

1.ظاهر محصول:



2.عملکرد بازخورد:

2.1 روشن / خاموش

• با فشار هر کلید روشن می شود.

• با نگه داشتن طولانی دکمه c و یا به طور خودکار بر اساس مدت زمان تنظیم شده، خاموش می شود.


2.2 ورود به سیستم

• فشار هر کلیدی برای ورود به سیستم (پیشفرض) - کلید OK را برای ورود فشار دهید.

• تعداد ورود - یک گروه از شماره های مشخص (حداکثر 10 رقم با شش شماره آخر نمایش داده شده در تصویر ال سی دی)


2.3 تک گزینه ای

• حداکثر انتخاب 1 از 10(عدد 0 برای 10 قرار میگیرد)

• دو حالت ثبت: ارسال خودکار و یا انتخاب دکمه [OK] برای ارسال

• پشتیبانی از حالت سوییچ بین ارقام(1.2.3) و حروف A.B.C


2.4 چند گزینه ای

•حداکثر انتخاب 10 از 10

•انتخاب دکمه OK را برای ارسال انتخاب خود

•تنظیم حالتهای عملکرد زیر برای محیط درخواستی شما:

(1) رزرو کردن توالی : توانایی نگهداری توالی ورودی اصلی

(2) محدودیت های گزینه ای: توانایی محدود کردن بیشترین تعداد ازگزینه های ورودی

(3) اجبار انتخاب: توانایی ارسال تنها بعد از انتخاب شمار مشخص شده از گزینه ها

(4) تکرار انتخاب: توانایی ورود تکرارگزینه به صورت مکرر

•پشتیبانی برای سوییچ بین ارقام(1.2.3) و حروف A.B.C


2.5 اولویت رتبه بندی

•حداکثر پشتیبانی 10 گزینه از توالی تصادفی


2.6 ورودی اعداد

•حداکثر ورودی 10 رقم ترکیب آزاد از اعداد، نقطه اعشار، نماد منها


2.7 سرعت پاسخدهی

•زدن دکمه OK را برای پاسخ سریع بلافاصله بعد از شروع(بلافاصله بعد از 20 میلی ثانیه)



2.8 زمان بندی بازخورد

•حداقل 20 میلی ثانیه برای ضبط سرعت پاسخ دهی صفحه کلید استفاده می شود.


2.9 عملکرد و نرم افزار




نرم افزار/عملکرد






ARS PPT






Jet Vote






Sun Vote ARS






ورود






فشار دادن OK






فشار دادن OK






فشار دادن OK






گروه






پشتیبانی 10 گروه






پشتیبانی 30 گروه






پشتیبانی 10 گروه






تک گزینه ای






گزینه 1 از 10






گزینه 1 از 30






گزینه 1 از 10






چند گزینه ای






گزینه های 10 از 10






گزنیه های 30 از 30






گزینه های 10 از 10






اولویت رتبه بندی






10 گزینه از توالی






پشتیبانی نمی شود






10 گزینه از توالی






ورودی عددی






Yes






Yes






پشتیبانی نمی شود






سرعت پاسخدهی






فشار دادن OK






پشتیبانی نمی شود






پشتیبانی نمی شود






صحیح/ غلط






Yes






Yes






Yes






نظر دهی






Yes






Yes






پشتیبانی نمی شود






ارزیابی






Yes






Yes






پشتیبانی نمی شود






امتیاز/نمره






Yes






Yes






پشتیبانی نمی شود






گزینش






Yes






از طریق چند گزینه ای(30 از 30)






ز طریق چند گزینه ای(10 از 10)







3 عملکرد مدیریت

3.1 گیرنده پایه

•صفحه کلید جدید باید با گیرنده پایه قبل از استفاده و برای جلوگیری ازاستفاده مجدد به طور تصادفی، همخوانی داشته باشد.

•صفحه کلید و ایستگاه پایه همسان می تواند به طور خودکار شناسایی شده، زمانی که به عنوان یک مجموعه کامل و بدون تطبیق آنها را دوباره استفاده مینمایید

•صفحه کلید می تواند با ایستگاه پایه EA4000T که برای استفاده عملی مناسب می باشد، بدون تطابق کار کند.

3.2 شماره شناسایی


3.2.1 شماره شناسایی را تنظیم کنید.

• صفحه کلید باید برای اطمینان از داده های مربوط به نظر دهی منحصر به فرد، شماره بندی شوند

• ست کردن شماره شناسایی در دو حالت: به طور جداگانه (برای تعدا کمی از صفحه کلید ها) و بطور گروهی (برای تعداد زیادی از صفحه کلید)


3.2.2 اصلاح شماره شناسایی

•شماره شناسایی به طور خودکار بعد از تنظیم نگه داشته می شود. اگر شما می خواهید آن را تغییر دهید، آن را در به همان صورت به عنوان عددی تنظیم کنید

3.2.3 چک کردن شماره شناسایی

•بررسی شماره شناسایی صفحه کلید توسط عملیات صفحه کلید تکی و یا از طریق فرمان ایستگاه پایه، که برای توزیع و تست سخت افزارمناسب می باشد.

3.3 تست آنلاین

•ایستگاه پایه می توانید تمامی صفحه کلیدها را از طریق تابع آزمون آنلاین برای شبیه سازی عملیات واقعی از کاربران و آزمون، کنترل نماید.


3.4 تغیییر کانال به صورت خودکار

•پس از تغییر کانال ایستگاه پایه، صفحه کلید می تواند ایستگاه پایه همسان را دوباره در حدود 20 ثانیه پیدا کند و به طور خودکار با آن ارتباط برقرار کند.


3.5 نشانه وضعیت

•نشانه وضعیت آنلاین

•بوق کلید لمسی (باز کردن یا بستن از کنترل از راه دور)

•علامت پیشرفت نظر سنجی

•علامت وضعیت ارسال

•شاخص نیرو پایین باتری (صفحه کلید نماد قدرت کم باتری را نمایش می دهد؛ ایستگاه پایه قادر به شناسایی صفحه کلید باتری کم در نرم افزار است).


3.6 ایجاد تغییر در روش نظر سنجی

•فعال کردن آن در نرم افزار به کاربر اجازه می دهد نتایج ارسالی را اصلاح کرده و سپس دوباره ارسال کند


3.7 شماره نسخه

• با فشار دکمه نقطه اعشار به بررسی تعدادی نسخه سیستم عامل بپردازید


3.8 خاموش کردن از راه دور

•همه صفحه کلید ها را می توان از طریق کنترل از راه دور از ایستگاه پایه خاموش نمود


4 مشخصات

4.1 محفظه

•مواد: پلاستیک ABS

•ابعاد:( 92mm ×54mm × 8mm (L×W×H

•وزن: 32 گرم( وزن خالص بدون باتری)

•رنگ: سفید


4.2 شماره شناسه صفحه کلید

•هر صفحه کلید بیسیم دارای یک شماره شناسایی خاص بین 1-9999 می باشد.

•شماره شناسه هر صفحه کلید به عنوان شواهد شناسایی آن استفاده می شود ، زمانی که صفحه کلید پاسخ می دهد

•پشتیبانی از عملکرد چندین ایستگاه پایه در محل مشابه به طور همزمان و بدون تداخل متقابل


4.3 ورودی کاربر

•10دکمه پاسخ و نظر دهی

•2 دکمه عملیات کاربردی: Cبرای کنسل کردن و OK برای تایید کردن

•2 دکمه برای ورود نمادها: دکمه نقطه اعشار، دکمه منها


4.4 نمایش و صدا

•6 بخش ال سی دی با ابعاد صفحه نمایش: 38mm و قطر 16mm x.

•نمایش: /0~9/A

•نمایش به طور همزمان تا 6 حرف

•قادر به نمایش: قدرت سیگنال، دریافت و انتقال وضعیت، نشانگر باتری کم، ارسال موفقیت آمیز (OK نشان داده شده در تصویر ال سی دی).

•صدای بوق برای نشان کلید معتبر؛ می توان آن را از راه دور آغاز شده یا بسته شود.


4.5 پارامتر ارتباطات

•پرتوکل ارتباطی

 هنگامی که ایستگاه پایه با موفقیت اطلاعات پاسخ را دریافت مینماید، پیام تایید را بازگشت و آن را بر روی صفحه کلید نشان میدهد..

 صفحه کلید می توانید پیگیری خودکار و قفل کردن کانال را از ایستگاه پایه اجرا کند بدون اینکه دستی آن را انجام دهید

 همه صفحه کلید به صورت آنلاین و به طور خودکار برای دریافت اطلاعات وضعیت کاری خود آزمایش شده اند

•دو راه RF 2.4GHz بین المللی برای تکنولوژی ارتباطی دیجیتال با چندین کانال بکار ببرید.

•کانالها: 32 کانال، قدرت (RF< 1mW (0 dBm.

•فاصله عملیات: عملکرد قابل اعتماد در شعاع 30 متر.

•سرعت: سرعت متوسط 100 صفحه کلید در هر ثانیه با حداکثر سرعت تا 200 صفحه کلید در هر ثانیه برسد.


4.6 پارامتر باتری

•نوع باتری: 2 قطعه از باتری های دکمه ای قابل تعویض را استفاده نمایید، نوع CR2032 (تک باتری قابل اعمال است)

•عمر باتری (بستگی به کیفیت باتری و نام تجاری):

دویست و پنجاه ساعت زمان کار مداوم (آزمون های رای گیری در هر 20 ثانیه)

ششماه زمان آماده به کار


4.7 حمایت از توسعه دهنده ثانویه

•سفارشی کردن رنگ، لوگو، صفحه کلید، صفحه نمایش و فاصله عملیات در صورت نیازهای مشتری (تماس با فروشنده برای تغییرات، حداقل تعداد مورد نیاز و سایر موارد).

•پشتیبانی کاملا جدید ازکیت توسعه نرم افزار ثانویه

•پشتیبانی کاملا جدید از نرم افزار ابزاری تست شده


4.8 پارامتر ضد تداخل

•در ثبت نتیجه آزمون، صفحه کلید تحت تاثیر دستگاه های ارتباطی مانند تلفن و پارازیت تلفن قرار نمی گیرد.

•اگر سیگنال تداخل از دستگاه های 2.4 G(مانند روتر بی سیم) قوی است، مفید است که با کانال ایستگاه پایه تنظیم شود. پس از تنظیم، صفحه کلید به طورخودکار پیگیری کانال و تبدیل را انجام میدهد.

•استفاده از EA4000T ایستگاه پایه و Repeater EA4000R برای اطمینان از عملکرد قابل اعتماد در یک محیط پیچیده.


4.9 حذف صفحه کلید و مدیریت

•پوشش باتری با سوراخ پیچ مجهز شده که الزامات اجاره و یا استفاده کودکان را در نظر بگیرد.

•ساخته شده در سوراخ تسمه برای تسمه انتخابی یا روشی

•موارد حمل اختیاری است

5 ساختار سیستم


5.1 اختیاری

صفحه کلید ریموت کنترل ppt نرم افزار ایستگاه پایه فرصت های عملکرد
M52 plus



50R ARS PPT نسخه استاندارد EA1000 قیمت های رقابتی،کوچک، مناسب برای اتاق کمتر از 30 متر * 30 متر برای بیش از 200 نفر و با موانع کمتر
EA2000T مناسب برای اتاق کمتر از 30 متر * 30 متر برای بیش از 400 نفر
EA4000T مناسب برای اتاق کمتر از 30 متر * 30 متر برای بیش از 800 نفر
EA4000T

&

EA4000R
مناسب برای اتاق های بزرگ کمتر از 100 متر * 100 متر برای بیش از 2000 نفر و صفحه کلید+M52، مشخصات محصول کاربردی با محیط پیچیده



5.2 موارد نمونه

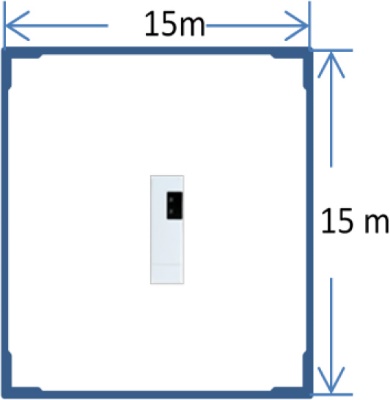

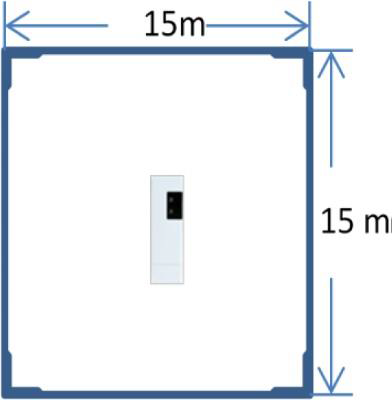

اندازه اتاق 15 متر * 15 متر
صندلی کمتر از 100 نفر
ایستگاه پایه توصیه می شود EA1000 * 1PCS

ایستگاه پایه یدکی EA1000 * 1PCS
صفحه کلید توصیه می شود به تعداد شرکت کنندگان + 2 قطعه یدکی
توصیه می شود قرار دادن ایستگاه پایه واقع در هر نقطه، 1.5 متر ارتفاع

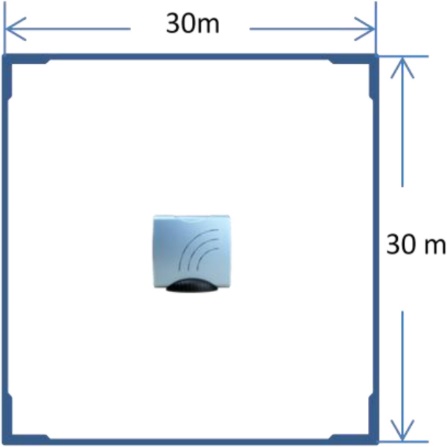

اندازه اتاق 30 متر * 30 متر
صندلی کمتر از 400 نفر
ایستگاه پایه توصیه می شود EA2000T * 1PCS
ایستگاه پایه یدکی EA2000T * 1PCS
صفحه کلید توصیه می شود به تعداد شرکت کنندگان + 8 قطعات یدکی
توصیه می شود قرار دادن ایستگاه پایه واقع در هر نقطه، 1.5 متر ارتفاع

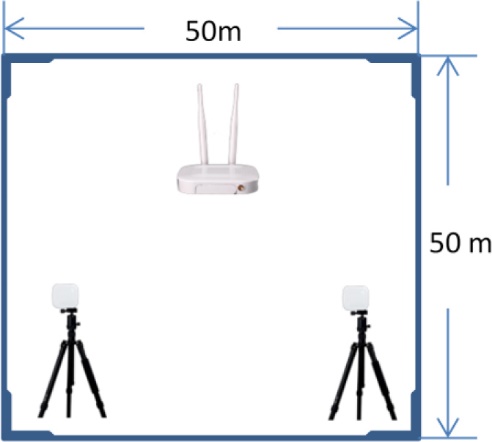

اندازه اتاق 50 متر * 50 متر
صندلی کمتر از 1000 نفر
توصیه می شود ایستگاه پایه اصلی EA4000T * 1PCS
ایستگاه پایه یدکی EA4000T * 1PCS
توصیه می شودrepeater EA4000R * 2PCS
صفحه کلید توصیه می شود به تعداد شرکت کنندگان + 20 قطعات یدکی
توصیه می شود قرار دادن ایستگاه پایه اصلی واقع در هر نقطه، 1.5 متر ارتفاع
توصیه می شود قرار دادن ایستگاه پایه همراه در دو نقاط دورتر از ایستگاه پایه اصلی (به صورتی که در سمت راست نشان داده شده است)

اندازه اتاق 100 متر * 100 متر
صندلی کمتر از 2000 نفر
توصیه می شود ایستگاه پایه اصلی EA4000T * 1PCS

ایستگاه پایه یدکی EA4000T * 1PCS
توصیه می شود ایستگاه پایه همراه EA4000R * 4PCS
صفحه کلید توصیه می شود بهتعداد شرکت کنندگان + 40 قطعات یدکی

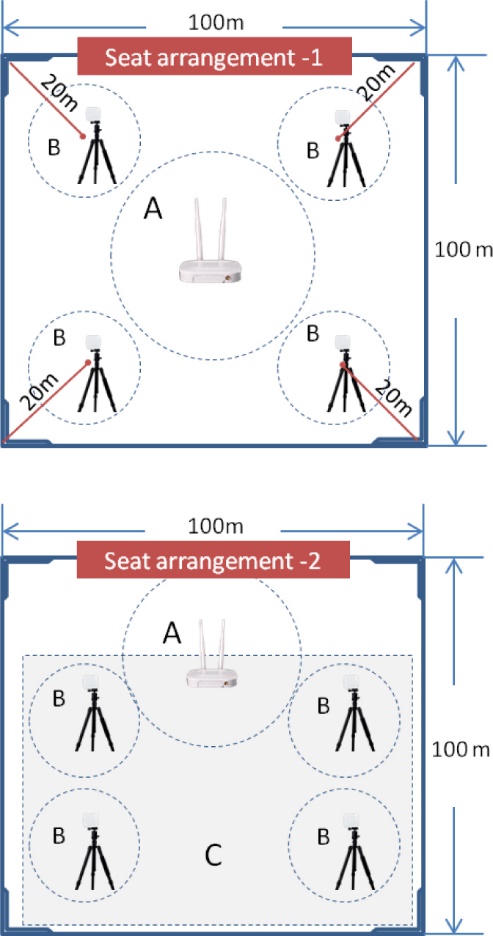

چیدمان صندلی(1) مانند شکل در مرکز اتاق(A)
توصیه می شود قرار دادن ایستگاه پایه اصلی در منطقهAکه نشان داده شده است، شعاعA = 20meters
توصیه می شود قرار دادن ایستگاه پایه همراه در منطقهBکه نشان داده شده است (شعاعB = 10meters)
چیدمان صندلی (2) صندلی در این منطقهC
توصیه می شود قرار دادن ایستگاه پایه اصلی در منطقهAکه نشان داده شده است(شعاعA = 20meters)
توصیه می شود قرار دادن ایستگاه پایه همراه در منطقهBکه نشان داده شده است (شعاعB = 10meters)

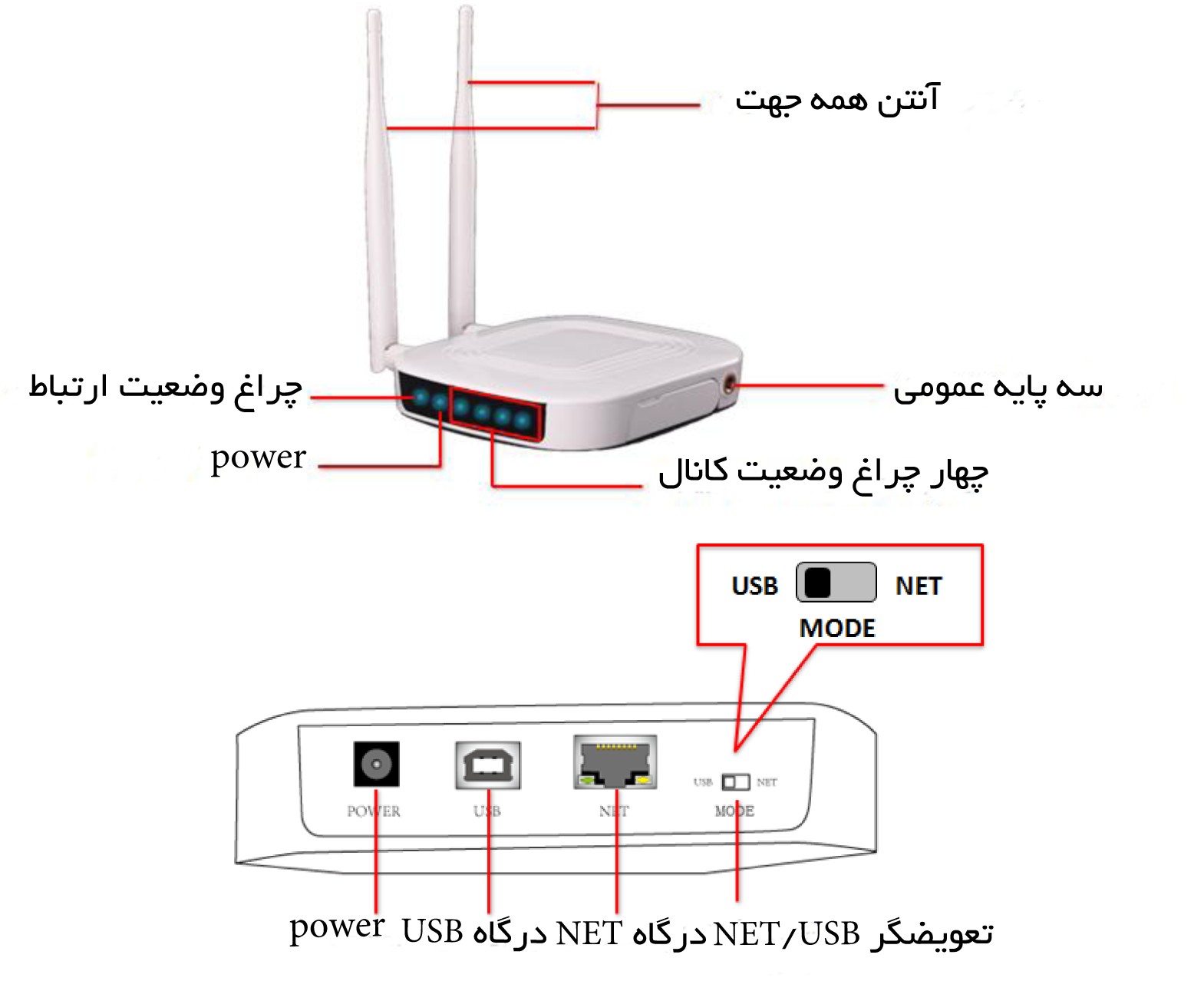

مشخصات فنی محصول گیرنده پایه EA4000T



1-مشخصات محصول





وضعیت چراغ LED :

  • چراغ power روشن: گیرنده پایه روشن است.
  • چراغ وضعیت ارتباط به آرامی چشک زن است (یکبار در ثانیه): ارتباط گیرنده پایه با کامپیوتر با موفقیت برقرار است.
  • چراغ وضعیت ارتباط به تندی چشمک زن است (چندبار در ثانیه): ارتباط گیرنده پایه با نرم افزار با موفقیت برقرار است.
  • چراغ وضعیت کانال چشمک زن است: گیرنده پایه اطلاعات صفحه کلید با موفقیت دریافت کرده است.



2- تنظیمات:



1-2 طریقه ارتباط: برای ارتباط  دو حالت USB و NET فراهم شده است.



2-2 تطبیق با گیرنده پایه: سه حالت تطبیق گیرنده پایه و صفحه کلید فراهم شده است: تطبیق ثابت، آزاد و پویا



3-2شماره شناسه:

1-3-2تنظیم و تغییر شماره شناسه:

  • گیرنده پایه می تواند از طریق نرم افزار برای چندین کار همزمان شماره شود.
  • شماره شناسه پس از تنظیمات اتوماتیک حفظ می شود و تغییر آن همچون مراحل تنظیمات شماره شناسه است.

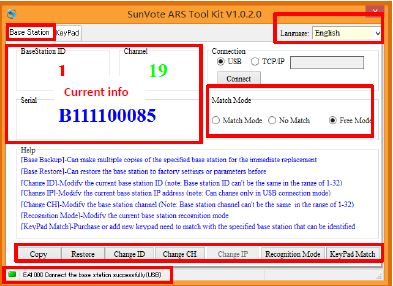

2-3-2 چک کردن شماره شناسه: با استفاده از نرم افزار SunVote شناسه گیرنده پایه را چک کنید.



4-2 تست آنلاین / وضعیت کنترل

  • گیرنده پایه می توانید میزان کارکردن، ارتباطات، رای گیری انجام شده و میزان باتری هر صفحه کلید را کنترل نماید.

5-2 تنظیمات سیستم:

  • تنظیمات کانال گیرنده پایه، ویژگی های سیستم، همچون زمان خاموش شدن صفحه کلید و و نورپیش زمینه، با نرم افزار انجام می شود.
  • همچنین تغییر IP آدرس، پوشش زیر شبکه و تغییرآدرس درگاه گیرنده پایه با نرم افزار انجام می شود.



6-2پشتیبانی و بازیابی: پشتیبانی و بازیابیگیرنده پایه، از طریق نرم افزارانجام میشود.


3- مشخصات:



1-3محفظه:
  • مواد: پلاستیک ABS
  • ابعاد:( mm ×125mm × 25mm (L×W×H137
  • وزن: 215 گرم( وزن خالص بدون باتری)
  • رنگ: سفید

2-3 شماره شناسایی گیرنده پایه:

  • هر گیرنده پایه یک شماره سریال5 بایتی یکتا دارد.
  • هر گیرنده پایه یک کد تطبیق 4 بایتی دارد.

3-3 رابط و درگاه ها:

  • یک درگاه power : منبع تغذیه خارجی برای اتصال به NET
  • یک درگاه USB: اتصال تا 10 متر سیم رابط USB2.0
  • یک درگاه NET :اتصال تا 50 مترکابل شبکه
  • یک تعویضگر حالت USB وNET
  • یک سه پایه کلی
  • دو آنتن همه جهته



4-3نمایش: 6 چراغ نشان دهنده وضعیت اتصال، ارتباط و power



5-3 پارامترهای ارتباط:

  • پروتکل ارتباط خاص SunVote ARS: استفاده از دو تکنولوژی ارتباط بین المللی RF2.4Ghz با چندین کانال
  • کانال: 32 کانال و RF power<+22dBm
  • فاصله: گیرنده پایه تا شعاع 100 متری را پوشش می دهد و محدوده سیستم با گیرنده پایه و صفحه کلیدی که نزدیکتر است،تعیین می شود. محیط پیرامون و حالت عملیات در ارتباط تاثیرگذار است و در محیط های پیچیده می­ توان با در ارتفاع قرار دادن گیرنده پایه، میزان دریافت گیرنده پایه را افزایش داد.
  • سرعت: متوسط سرعت 100 صفحه کلید در ثانیه و حداکثر سرعت به بیش از 200 صفحه کلید در ثانیه می رسد.



6-3 منبع تغذیه:

  • در ارتباط با USB ، منبع از طریق USB تغذیه می­ شود.
  • در ارتباط با NET ، از طریق آداپتور15V DC تغذیه می ­شود.



7-3 ظرفیت

  • 2000 صفحه کلید M52 Plus , M50 Plus به هر گیرنده پایه و 500 صفحه کلید M52,M50 به هر گیرنده پایه می­تواند ارتباط داشته باشد.
  • در یک مکان نزدیک، بیش از 8 مجموعه سیستم را به طور همزمان، بدون اثرگذاری متفابل را حمایت می­کند.



8-3پشتیبانی توسعه فرعی:

  • شخصی سازی رنگ، لوگو، نمایش و فاصله عملیات که هر مشتری نیاز دارد
  • پشتیبانی از SunVote SDK برایتوسعه نرم افزار کیت
  • پشتیبانی ازSunVoteSDK TT برای ابزار تست نرمافزار



9-3 پارامترهای ضدتداخل:

  • اگر سیگنال تداخل از دستگاه 2.4G قویباشد(از قبیل روتر بی­سیم) ، بهتر است کانال گیرنده پایه را برای ارسال موثرتر تنظیم کنید.

4-ساختار سیستم:

  • 1-4 اختیاری:
  •


    گیرنده پایه

    ریموت کنترل

    PPT

    نرم افزار

    صفحه کلید

    گیرنده پایه
    همراه

    فرصت های عملکرد

    EA4000T



    50R





    ARS PPT نسخه استاندارد



    M50/M50Plus

    M52/M52Plus
    هیچ مناسب برای اتاق کمتر از 30 متر * 30 متر برای بیش از 800 نفر و با موانع کمتر
    M50Plus/M52Plus EA4000R مناسب برای اتاق کمتر از 100 * 100 متر و بیش از 2000 نفر و محیط های پیچیده






      اندازه اتاق 30 متر * 30 متر
    صندلی کمتر از 400 نفر
    گیرنده پایه توصیه می شود EA2000T * 1PCS
    ایستگاه پایه یدکی 000T*1PCS*1PCS Spare
    صفحه کلید توصیه می شود M50/M50Plus/M52/M52Plus
    توصیه می شود قرار دادن ایستگاه پایه واقع در هر نقطه، 1.5 متر ارتفاع





  اندازه اتاق 50 متر * 50 متر
صندلی کمتر از 1000 نفر
توصیه می شود ایستگاه پایه اصلی EA4000T * 1PCS
ایستگاه پایه یدکی

EA4000T * 1PCS* 1PCS Spare

توصیه می شود repeater EA4000R * 2PCS
صفحه کلید توصیه می شود M50Plus/M52Plus
توصیه می شود قرار دادن ایستگاه پایه اصلی واقع در هر نقطه، 1.5 متر ارتفاع
توصیه می شود قرار دادن ایستگاه پایه همراه در دو نقاط دورتر از ایستگاه پایه اصلی (به صورتی که در سمت راست نشان داده شده است)




  اندازه اتاق 100 متر * 100 متر
صندلی از 2000 نفر
توصیه می شود ایستگاه پایه اصلی EA4000T * 1PCS
ایستگاه پایه یدکی

EA4000T * 4PCS

توصیه می شود ایستگاه پایه همراه EA4000R * 4PCS
صفحه کلید توصیه می شود M50Plus/M52Plus
چیدمان صندلی (1) مانند شکل در مرکز اتاق (A)
توصیه می شود قرار دادن ایستگاه پایه اصلی در منطقه A که نشان داده شده است، شعاع  A = 20meters
توصیه می شود قرار دادن ایستگاه پایه همراه در منطقه B که نشان داده شده است شعاع B = 10meters
چیدمان صندلی -2 صندلی در این منطقه C
توصیه می شود قرار دادن ایستگاه پایه اصلی در منطقه A که نشان داده شده است شعاع A = 20meters
توصیه می شود قرار دادن ایستگاه پایه همراه در منطقه B که نشان داده شده است  (شعاع B = 10meters )








راهنمای سریع ریموت50R









چراغ نشانگر وضعیت:

  • چراغ قرمز: فشار دادن کلید و یا ارسال اطلاعات
  • چراغ سبز که پس از مدت کوتاهی خاموش شود: ارسال با موفقیت اطلاعات
  • چراغ سبز به آرامی بزند(یک بار در ثانیه): لطفا کلید را فشار دهید.
  • چراغ قرمز به آرامی بزند( یک بار در دوثانیه): آنلاین نیست

مدیریت صفحه کلید

  • روشن کردن: با فشار دادن هرکلیدی بر روی صفحه کلید روشن می شود.
  • خاموش کردن: بعداز زمان تنظیم شده بوسیله گیرنده پایه و یا نرمافزارو یابعد از ارسالاطلاعات موفق،اتوماتیکپس از 5 ثانیه به خاموش می شود.

تطبیق

  • توصیه می شود ریموت با گیرنده پایه قبل از استفاده تطبیق داده شود.
  • اگر می خواهید که از ارتباط ریموت خود و گیرنده مطمئن شود و دیگرسیستم های ARS در این ارتباط تاثیر نگذارند، توصیه می­شود که ریموت را با گیرنده پایه قبل از استفاده, تطبیق دهید.

  • پس ازتنظیمات اولیه ریموت تطبیق یافته وگیرنده پایه به صورت اتوماتیک شناسایی می شود و درزمان دیگرنیاز به تطالبق مجدد نیست.
  • چگونه تطبیق دهیم:
  1. USB گیرنده پایه را از طریق درگاهبه کامپیوتر متصل کنید.
  2. نرم افزار باز کنین و بر گزینه "تطبیق صفحهکلید" کلیک نمایید.
  3. دو دکمه و را تا زمانی که چراغ نشانگر ریموتچشمک قرمز و سبز بزند، هم زمان نگه دارید.
  4. زمانی که تطبیق با موفقیت انجام شود، ابزار کیت پیغام موفقیت و شناسه ریموت رانشا ن می دهد و چراغ ریموت سبز میشود. درغیراینصورت ریموت خاموش شده و دوباره امتحان کنید.
Text/HTML

مشخصات کاربردی محصول S52Plus

1. ظاهر محصول





1.1. روشن/ خاموش

  • روشن کردن:
    • با فشار هر کلید روشن می شود.
  • خاموش کردن:
    •  کلید  [X] برای 3 ثانیه و بیشتر نگه دارید. بصورت اتوماتیک بعد از 3 دقیقه در حالت آفلاین خاموش می شوند.همچنین بصورت وایرلس و توسط پایگاه اصلی می توان خاموش کرد

2. عملیات بازخورد گیری

 1.2. ورود

  • برای ورود بصورت پیش فرض کلید [OK] را فشار دهید
  • ورود با UID :یک گروه از شماره های مشخص (ماکزیمم 16 شماره برای حالت ID و ماکزیمم 14 شماره برای حالت SN با 5 شماره آخر نشان داده شده در LCD )
    • برای ارسال  [OK] را فشار دهید و  برای انصراف [X]
    • کلمه "OK" بعد از ورود موفقیت آمیز نشان داده میشود.



  • ورود با Login :یک گروه از شماره های مشخص (ماکزیمم 16 شماره برای حالت ID و ماکزیمم 14 شماره برای حالت SN با 5 شماره آخر نشان داده شده در LCD )
    • برای ارسال  [OK] را فشار دهید و  برای انصراف [X]
    • کلمه "OK" بعد از ورود موفقیت آمیز نشان داده میشود.



تفاوت بین ورود با UID و ورود با Login:

در ورود با Login اجازه داده میشود به کاربران که هر موقع میخواهند انتخاب خود را ثبت کنند

در ورود با UID فقط در زمانی مشخص اجازه ثبت نظر خود را دارند.

2.2. تک گزینه ای

  • حداکثر انتخاب 1 از 10(عدد 0  معادل 10 میباشد)
  • برای ثبت انتخاب کلید های عدد/حروف را فشار دهید.
  • اجازه تغییر بین انتخاب اعداد(1.2.3)و حروف (A.B.C)



 3.2. چند گزینه ای

  • حداکثر انتخاب 10 از 10
  • کلید [OK] را بعد از زدن انتخاب های خود فشار دهید.
  • کلید [X] را برا ی پاک کردن انتخاب قبلی خود و وارد کردن انتخاب جدید فشار دهید.
  • اجازه تغییر بین انتخاب اعداد(1.2.3)و حروف (A.B.C)
  • اجازه دادن/ندادن برای ثبت حالت های مختلف (مثال: انتخاب 3 گزینه از 5 گزینه)



 4.2. الویت رتبه بندی

  • حداکثر انتخاب 10 گزینه از یک توالی رندم
  • کلید [OK] را بعد از زدن انتخاب های خود فشار دهید.
  • کلید [X] را برا ی پاک کردن انتخاب قبلی خود و وارد کردن انتخاب جدید فشار دهید.
  • اجازه تغییر بین انتخاب اعداد(1.2.3)و حروف (A.B.C)
  • اجازه دادن/ندادن برای ثبت حالت های مختلف (مثال: انتخاب 3 گزینه از 5 گزینه)



5.2. قضاوت

  • دکمه های 1 و 2 برای بله/خیر یا درست/غلط فشار دهید. کلید ها را برای ثبت نظر یا تغییر نظر فشار دهید.



6.2. ورودی اعداد

  • حداکثر ورودی 16 رقم ترکیب آزاد از اعداد، نقطه اعشار، نماد منها در حالت ID
  • حداکثر ورودی 14 رقم ترکیب آزاد از اعداد، نقطه اعشار، نماد منها در حالت SN
  • کلید های اعداد/حروف را فشار دهید و از  [X] برای انصراف و تغییر نظر خود و از کلید [OK] برای ثبت استفاده نمایید



7.2. سرعت پاسخ دهی

  • کلید [OK]رافشار دهید که شما سریعترین پاسخ دهنده باشید.(مثلا: 20 میلی ثانیه)



8.2. نمره

  • حداکثر ورودی 16 رقم ترکیب آزاد از اعداد و نقطه اعشار در حالت ID
  • حداکثر ورودی 14 رقم ترکیب آزاد از اعداد و نقطه اعشار در حالت SN



9.2. رای گیری

  • کلید های 1/2/3 برای بلی/خیر/امتناع به ترتیب فشار دهید. کلید ها را برای ثبت نظر یا تغییر نظر فشار دهید.



10.2. آزمون های غیر متقارن

  • حداکثر از 99 سوال و سوالات تک گزینه ای/چند گزینه ای و توالی پشتیبانی میکند.
  • جواب خود را به صورت اعداد/حروف بنویسید و بصورت اتوماتیک جواب خود را ثبت کنید.
  • دکمه های [.]  و ] [CH برای رفتن به گزینه بعد و قبل فشار دهید.
  • دکمه ] [CH نگه دارید تا صفحه کلمه "GO" را نشان دهد سپس شماره سوال مورد نظر را وارد کنید (1-99) برای نمایش دادن جوابتان برای مرور و یا تغییر سوال.
  • همه جواب ها جمع می شوند وقتی زمان آزمون تمام شود.



11.2. پیغام

  • حداکثر 5 کاراکتر را برای ارسال پشتیبانی می کند. ارسال پیام با 26 حرف انگلیسی ممکن است.



 12.2. نرم افزار و عملکرد

نرم افزار/عملکرد

SunVote ARS PPT

(Synchronous feedback)

SunVote E-test

(Asynchronous feedback)

iVote

(Synchronous feedback)

ورود

فشردن کلید OK

فشردن کلید OK

فشردن کلید OK

گروه

از 10 گروه پشتیبانی میکند

--

از 10 گروه پشتیبانی میکند

تک گزینه ای

1 از 10 گزینه

1 از 10 گزینه

1 از 10 گزینه

چند گزینه ای

10 از 10 گزینه

10 از 10 گزینه

10 از 10 گزینه

اولویت رتبه بندی

10 گزینه از الویت بندی

10 گزینه از الویت بندی

10 گزینه از الویت بندی

ورودی عددی

از 16 کاراکتر عدد و حروف پشتیبانی میکند

--

پشتیبانی میکند

سرعت پاسخدهی

کلید “OK” را فشار دهید

--

--

صحیح/غلط

پشتیبانی میکند

پشتیبانی میکند

پشتیبانی میکند

رای گیری

پشتیبانی میکند

--

پشتیبانی میکند

امتیاز/نمره

پشتیبانی میکند

--

پشتیبانی میکند

ارزیابی

پشتیبانی میکند

--

پشتیبانی میکند

گزینش

پشتیبانی میکند

--

--

آزمون غیر متقارن

--

پشتیبانی میکند

--





3. عملکرد مدیریت

 1.3. گیرنده پایه

  • صفحه کلید جدید باید با گیرنده پایه قبل از استفاده و برای جلوگیری از استفاده مجدد به طور تصادفی، همخوانی داشته باشد.
  • صفحه کلید و ایستگاه پایه همسان میتواند به طور خودکار شناسایی شده، زمانی که به عنوان یک مجموعه کامل و بدون تطبیق آنها را دوباره استفاده می نمایید.
  • صفحه کلید میتواند با ایستگاه پایه EA4000T که برای استفاده عملی مناسب می باشد، بدون تطابق کار کند.



 2.3. شماره شناسایی

  • شماره شناسایی را تنظیم کنید.
  • صفحه کلید باید برای اطمینان از داده های مربوط به نظر دهی منحصر به فرد، شماره بندی شوند.
  • ست کردن شماره شناسایی در دو حالت: به طور جداگانه )برای تعدا کمی از صفحه کلید ها( و بطور گروهی )برای تعداد زیادی از صفحه کلید(.



 3.3. اصلاح شماره شناسایی

  • شماره شناسایی به طور خودکار بعد از تنظیم نگه داشته می شود. اگر شما می خواهید آن را تغییر دهید، آن را در به همان صورت به عنوان عددی تنظیم کنید.



4.3. چک کردن شماره شناسایی

  • بررسی شماره شناسایی صفحه کلید توسط عملیات صفحه کلید تکی و یا از طریق فرمان ایستگاه پایه، که برای توزیع و تست سخت افزار مناسب می باشد.



 5.3. تست آنلاین

  • ایستگاه پایه می توانید تمامی صفحه کلیدها را از طریق تابع آزمون آنلاین برای شبیه سازی عملیات واقعی از کاربران و آزمون، کنترل نماید.



 6.3. تغییر کانال به صورت خودکار

  • پس از تغییر کانال ایستگاه پایه، صفحه کلید می تواند ایستگاه پایه همسان را دوباره در حدود 20 ثانیه پیدا کند و به طور خودکار با آن ارتباط برقرار کند.



 7.3. نشانه وضعیت

  • نشانه وضعیت آنلاین
  • بوق کلید لمسی )باز کردن یا بستن از کنترل از راه دور(
  • علامت پیشرفت نظر سنجی
  • علامت وضعیت ارسال
  • شاخص نیرو پایین باتری )صفحه کلید نماد قدرت کم باتری را نمایش می دهد ایستگاه پایه قادر به شناسایی صفحه کلید باتری کم در نرم افزار است(.



 8.3. ایجاد تغییر در روش نظر سنجی

  • فعال کردن آن در نرم افزار به کاربر اجازه می دهد نتایج ارسالی را اصلاح کرده و سپس دوباره ارسال کند.



 9.3. شماره نسخه

  • با فشار دکمه نقطه اعشار به بررسی تعدادی نسخه سیستم عامل بپردازید.



 10.3.خاموش کردن از راه دور

  • همه صفحه کلید ها را می توان از طریق کنترل از راه دور از ایستگاه پایه خاموش نمود .



 4. مشخصات

 1.4. محفظه

  • مواد: پلاستیک ABS
  • ابعاد: 92mm*54mm*8mm(L*W*H)
  • وزن: 32g(وزن کل بدون باتری)
  • رنگ:سفید+نارنجی



 2.4. شماره منحصر بفرد

  • هر صفحه کلید بیسیم یک شماره منحصر به فرد دارد که از 1-9999 می باشد.
  • شماره منحصر بفرد هر صفحه کلید بعنوان شماره شناسایی آن معرفی می شود.



 3.4. ورودی کاربر

  • 10 دکمه واکنش به رای گیری وجود دارد: 1/A~10/J
  • 2 دکمه عملکردی : [X] برای انصراف و[OK]  برای ثبت
  • 2 دکمه ورودی نماد: [.]  برای نقطه اعشاری و ] [CH برای منهی





 5.4. تصویر و صدا

  • 1 صفحه LCD با ابعاد: 38mm*16mm
  • نمایش: 0/A~9/J
  • قابلیت نمایش تا 5 عدد/حروف
  • قابلیت نمایش قدرت سیگنال، وضعیت ارسال و دریافت، کم بودن باتری، ثبت موفقیت آمیز.



 6.4. پارامتر ارتباطات

  • هر وقت ایستگاه پایه موفق به دریافت داده از طرف صفحه کلید شد ، یک پیغام تائیدیه به صفحه کلید می فرستد.
  • صفحه کلید ها میتوانند بصورت اتوماتیک کانال ایستگاه پایه را شناسایی و قفل کنند، نیازی نیست به صورت دستی تغییر دهید
  • همه صفحه کلید ها میتوانند به صورت آنلاین برای اطلاعات وضعیتشان تست شوند
  • 2 راه بین المللی RF 2.4GHz تکنولوژی ارتباطات دیجیتال را با چند کانال به کار میگیرد.
  • کانال ها: وقتی که ازEA1000 V0.0.6  یا بالاتر استفاده بشود 80 کانال در غیر اینصورت از 32 کانال پشتیبانی میکند.
  • تا برد 30 متر عملکرد دارد
  • سرعت: اطلاعات 200 صفحه کلید در 4 ثانیه توسط یک ایستگاه پایه EA1000 جمع آوری می شوند.



 7.4. پارامتر باتری

  • نوع باتری: از 2 عدد باتری قابل تعویض دکمه ای نوع CR2032 استفاده می کند.
  • عمر باتری(بستگی به کیفیت و برند باتری دارد):
    • > 300 ساعت استفاده بدون وقفه.
    • 500 ساعت در حالت آماده بکار



 8.4. حمایت از توسعه دهنده ثانویه

  • سفارشی کردن رنگ، لوگو، صفحه کلید، صفحه نمایش و فاصله عملیات در صورت نیازهای مشتری )تماس با فروشنده برای تغییرات، حداقل تعداد مورد نیاز و سایر موارد(.
  • پشتیبانی کاملا جدید ازکیت توسعه نرم افزار ثانویه
  • پشتیبانی کاملا جدید از نرم افزار ابزاری تست شده



 9.4. پارامتر ضد تداخل

  • در ثبت نتیجه آزمون، صفحه کلید تحت تاثیر دستگاه های ارتباطی مانند تلفن و پارازیت تلفن قرار نمی گیرد .
  • اگر سیگنال تداخل از دستگاه های 2.4 G )مانند روتر بی سیم( قوی است، مفید است که با کانال ایستگاه پایه تنظیم شود. پس از تنظیم، صفحه کلید به طورخودکار پیگیری کانال و تبدیل را انجام میدهد.



 10.4. حذف صفحه کلید و مدیریت

  • پوشش باتری با سوراخ پیچ مجهز شده که الزامات اجاره و یا استفاده کودکان را در نظر بگیرد. ساخته شده در سوراخ تسمه برای تسمه انتخابی یا روشی

موارد حمل اختیاری است





  5. ساختار سیستم





صفحه کلید

کنترل از راه دور PPT

نرم افزار

ایستگاه پایه

فرصت های عملکرد

S52Plus

50R

ARS PPT Standard Version

EA1000

بسیار مقرون به صرفه، کوچیک و سبک، مناسب برای اتاق های کوچکتر از 15 متر * 15 متر و نه بیشتر از 200 نفر و با موانع کمتر

EA4000T

مناسب برای اتاق های 30 متر * 30 متر و برای 2000 نفر



اندازه اتاق

15 متر * 15 متر

صندلی ها

کمتر از 200 نفر

ایستگاه پایه پیشنهادی

EA1000 * 1 عدد

ایستگاه پایه یدکی

EA1000 * 1 عدد

تعداد صفحه کلید پیشنهادی

تعداد شرکت کنندگان و 2 عدد یدگی

محل قرار گیری ایستگاه پایه پیشنهادی

1.5 متر ارتفاع پیشنهاد می شود



اندازه اتاق

30متر * 30 متر

صندلی ها

کمتر از 1000 نفر

ایستگاه پایه پیشنهادی

EA4000T * 1 عدد

ایستگاه پایه یدکی

EA4000T * 1 عدد

تعداد صفحه کلید پیشنهادی

تعداد شرکت کنندگان و 20 عدد یدگی

محل قرار گیری ایستگاه پایه پیشنهادی

1.5 متر ارتفاع پیشنهاد می شود


دی ان ان
